板框尺寸与安装限制

方案要点

在方案沟通前整理外形尺寸、安装位置与连接方向，有助于明确电路板需要适配的空间边界。

工程依据

KiCad 的板级设置把层叠、走线和过孔设计规则作为制造前的基础配置；因此外形、固定点和连接器空间应先与板级规则一起确认。

设计关注点

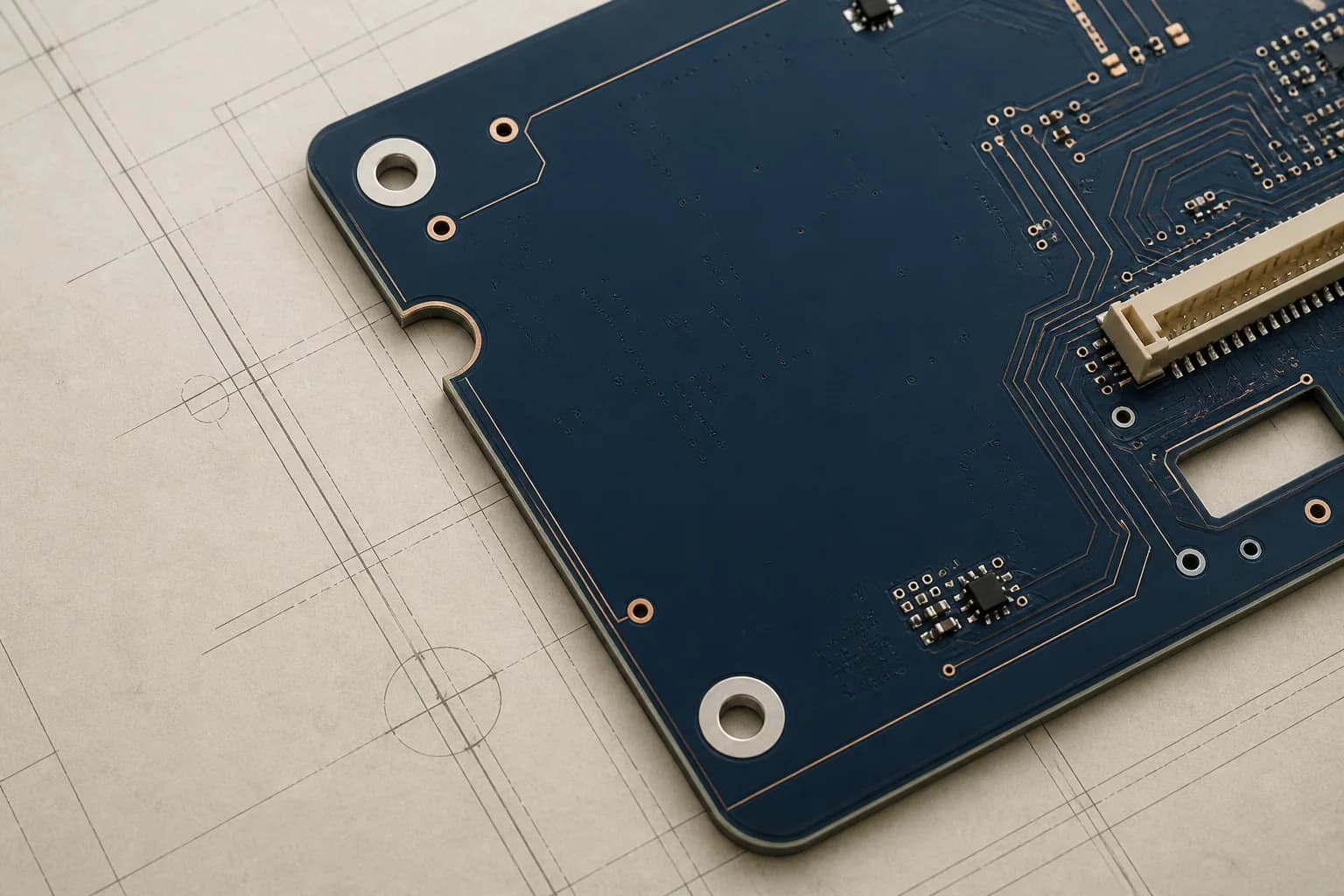

• 以板框和可用空间建立边界
• 把安装孔、禁布区和固定方式标注到同一坐标参考
• 核对连接器插拔方向、线束弯折和周边干涉

建议准备的资料

• 外形尺寸与可用空间
• 安装孔位或固定方式
• 连接器方向与周边限制

交接与验证

• 板框与安装孔坐标图
• 禁布区与高度限制
• 连接器型号、方向和机械配合说明

下一步衔接

围绕“板框尺寸与安装限制”完成信息确认后，可将功能、接口、物料、装配和版本资料统一整理，再进入后续方案沟通。
